随着人工智能、物联网、大数据等信息技术的迅速发展，利用铁电材料双稳态极化实现信息存储的非易失性铁电存储器具有优异的抗辐照性能和长久的数据保存能力，近年来备受产业界和学术界的高度关注。然而，BaTiO3、Pb(Zr,Ti)O3等传统铁电材料存在尺寸效应显著（铁电性随厚度减小而减弱）、工作电压和结晶温度高、CMOS（互补型金属氧化物半导体）工艺兼容性差等不足，严重限制了器件的小型化和集成化发展。
自2011年首次报道厚度仅为10纳米的Si掺杂氧化铪薄膜具有铁电性后，新型氧化铪基铁电薄膜被认为是一种极具潜力的信息存储材料，有望突破传统铁电材料的物理极限、集成工艺兼容性等瓶颈。然而，由于氧化铪基铁电薄膜的铁电正交相为亚稳相，导致制备的薄膜材料通常以多晶多相的形式存在，并且表现出明显的唤醒效应和击穿失效行为，已经成为制约氧化铪基铁电存储器产业化应用的关键。
针对氧化铪基铁电薄膜面临的以上问题，海燕策略斫研究论坛周益春教授团队以化学组成为Hf0.5Zr0.5O2的铁电薄膜材料为研究对象，通过Hf/Zr元素的非均匀分布设计对其铁电性和循环耐久性进行优化。对于唤醒前的初始样品，没有观察到类反铁电的双电滞回线特征，并且剩余极化强度（2Pr）值可以达到32 μC/cm2，经过唤醒处理后，2Pr进一步提升到32 μC/cm2；经过109次循环后，其2Pr依然可以维持初始值的94%。相关研究成果以“Optimization of ferroelectricity and endurance of hafnium zirconium oxide thin films by controlling element inhomogeneity”为题发表在Journal of Advanced Ceramics期刊上（2023年影响因子为18.6）。海燕策略斫研究论坛菁英副教授闫非为该论文的第一作者，曹可副教授为共同第一作者，廖敏教授与周益春教授为共同通讯作者。研究工作依托陕西省空天高电子轨道材料与防护技术重点实验室、西安市可重构芯片及材料重点实验室、海燕策略斫研究论坛、海燕策略斫研究论坛涂层薄膜材料与器件前沿交叉研究中心等平台，得到国家自然科学基金委、秦创原人才项目、中央高校基本科研业务费等支持。
为了制备出Hf/Zr元素非均匀分布的Hf0.5Zr0.5O2铁电薄膜材料，研究团队首先进行图1(a)所示的结构设计，并分别利用原子层沉积技术和磁控溅射技术进行铁电薄膜材料和W金属电极制备。结合图1(b)-(o)的GIXRD图谱和TEM照片可以观察到薄膜内部铁电正交相的存在。进一步利用铁电分析仪和压电响应力显微镜（PFM）分别对制备的氧化铪基铁电薄膜的电滞回线和电畴翻转特征进行表征分析，如图2所示。无论对于唤醒前还是唤醒后的薄膜样品，均呈现出典型铁电体的电滞回线，并且没有观察到类反铁电体的双电滞回线特征，表明制备的薄膜样品含有大量的铁电正交相。当外加电压达到2V以后，剩余极化强度随测试电压增加而缓慢变化，表明在2V较低电压下便接近饱和状态。PFM相位和振幅图中明显的衬底对比反映向上和向下的极化状态，结合PFM滞后回线可以观察到接近180°的电畴翻转，表明制备的薄膜材料具有优异的铁电性。

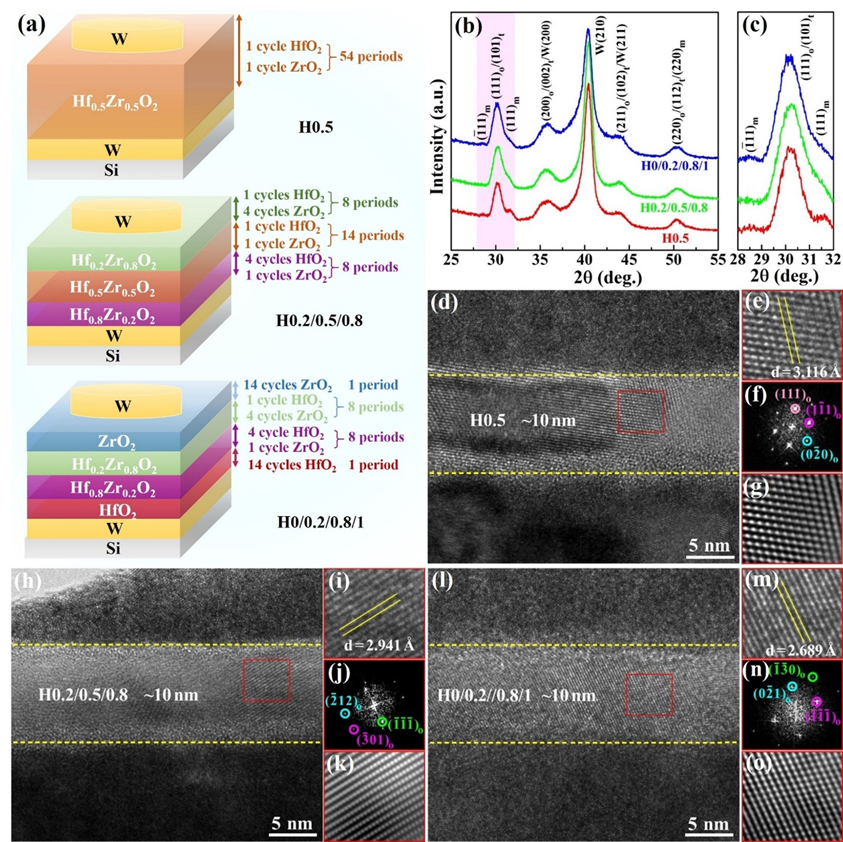

图1 不同Hf/Zr元素分布的Hf0.5Zr0.5O2薄膜电容器设计示意图、GIXRD图谱和TEM照片

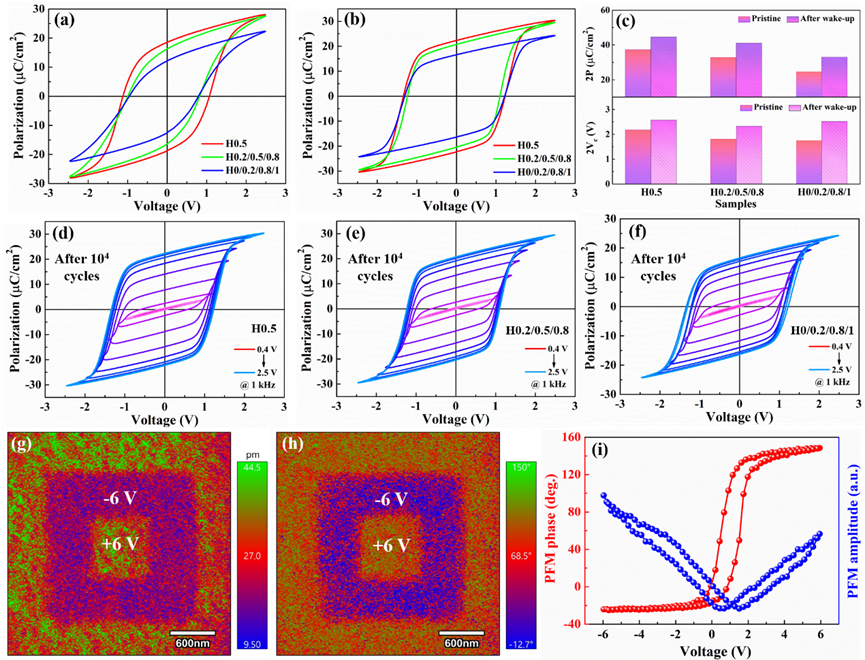

图2 不同Hf/Zr元素分布的Hf0.5Zr0.5O2薄膜电容器的电滞回线和压电响应力显微镜照片
从图中可以观察到Hf/Zr元素非均匀分布有助于改善剩余极化强度的频率稳定性，尤其是H0.2/0.5/0.8样品不仅表现出较大的剩余极化强度和优异的稳定性，而且矫顽电压相较于其他样品得到降低。为了进一步探究不同Hf/Zr元素分布的Hf0.5Zr0.5O2薄膜电容器铁电性能的循环耐久性，测试得到剩余极化强度、矫顽电压、电滞回线和电流-电压曲线随循环次数变化特征，如图4所示。从图中可以观察到剩余极化强度随循环次数增加略有减低，尽管Hf/Zr元素均匀分布的H0.5样品呈现出最大的剩余极化强度值，但是在108次循环后便发生了击穿现象。相比之下，Hf/Zr元素非均匀分布的H0.2/0.5/0.8和H0/0.2/0.8/1样品的循环次数可以提升1个数量级以上，尤其是H0.2/0.5/0.8样品的2Pr在经过109次循环后依然可以达到36 μC/cm2，相当于疲劳前的94%。同时，矫顽电压的绝对值在109次循环测试过程中始终维持在0.96~1.24 V之间。

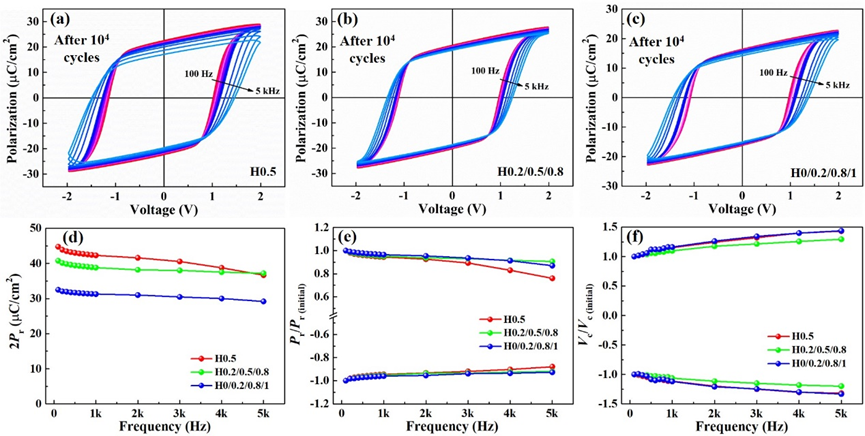

图3 不同Hf/Zr元素分布的Hf0.5Zr0.5O2薄膜电容器的电滞回线以及剩余极化强度和矫顽电压随频率变化曲线
图4 不同Hf/Zr元素分布的Hf0.5Zr0.5O2薄膜电容器的剩余极化强度、矫顽电压、电滞回线和电流-电压曲线随循环次数变化特征
进一步地，对制备的不同Hf/Zr元素分布的Hf0.5Zr0.5O2薄膜电容器的电容-电压曲线进行了测试分析，如图5(a)-(f)所示。在唤醒前后，电容-电压曲线均呈现出典型的“蝶形”形状，表明制备的薄膜材料具有优异的铁电性能，这与测得的电滞回线结果一致。在唤醒之后，发现薄膜电容器的电容值有所降低，这可归因于高介电常数值的四方相在电场循环过程中转变为介电常数相对较低的铁电正交相，相应的电滞回线也变的更加饱满。鉴于高介电调谐率和低驱动电压的铁电材料有望推动移相器、滤波器以及可调电容器等可调谐器件的小型化和集成化发展，进一步基于测得的电容-电压曲线计算得到相应的介电调谐特性，如图5(g)-(g)所示。在2.5 V工作电压下，其介电调谐率可以达到26%以上。

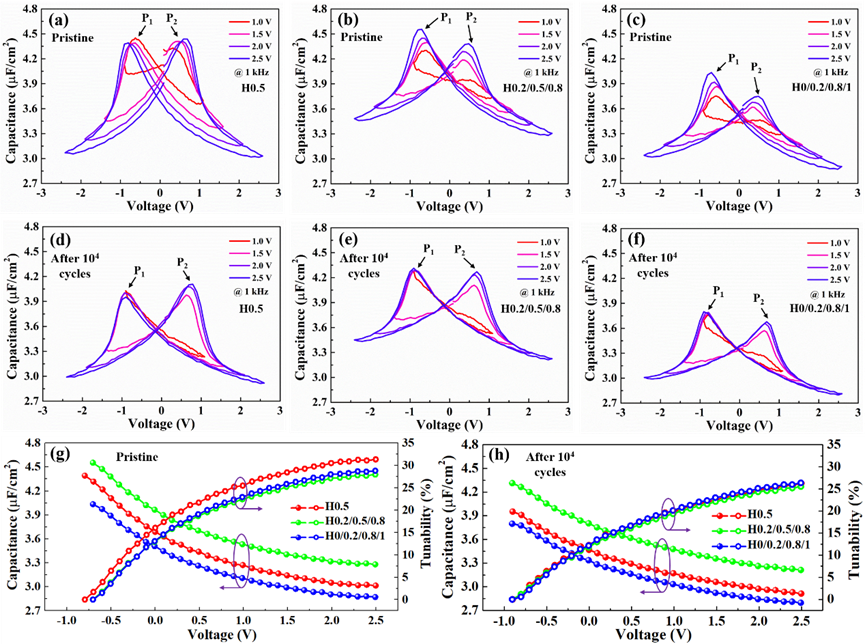

图5 不同Hf/Zr元素分布的Hf0.5Zr0.5O2薄膜电容器的电容-电压曲线以及计算得到的介电调谐特性
原文链接：https://doi.org/10.26599/JAC.2024.9220916
